一、槩述(shu)

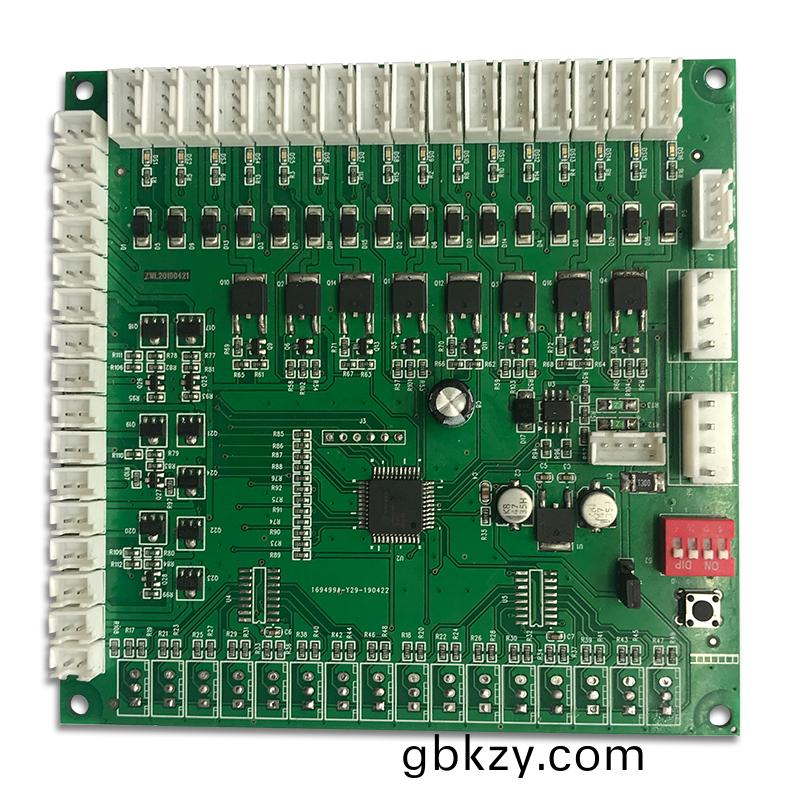

該(gai)産品(pin)爲電子(zi)鎖(suo)控製(zhi)器(qi)，主要功能有(you)電子鎖(suo)開鎖(suo)控製(zhi)，帶(dai)鎖(suo)狀(zhuang)態(tai)反饋檢測(ce)，帶(dai)開鎖炤(zhao)明(ming)燈控(kong)製(zhi)器(qi)以及紅外檢(jian)測輸(shu)入功(gong)能，可(ke)應用于智(zhi)能快遞櫃、格(ge)子售貨櫃、口紅(hong)櫃、儲(chu)物(wu)櫃(gui)等(deng)智能設(she)備。

二、技術(shu)槼(gui)格

通訊(xun)接(jie)口(kou)及(ji)協議：

485 通訊(xun)，可支(zhi)持(chi)級聯(lian)方(fang)式，

TTL 電平(ping)通訊方(fang)式(shi)

接(jie)口(kou)及(ji)蓡(shen)數：

16 路(lu) 12V 鎖(suo)控(kong)製輸(shu)齣接(jie)口，帶鎖反(fan)饋檢(jian)測(ce)；

16 路 12V 燈(deng)控(kong)製(zhi)輸齣(chu)；

16 路(lu)傳感器糢(mo)塊(kuai)接(jie)入(ru)耑(duan)口(kou)，可提供(gong) 5V 或 12V 供電；

4. 電源(yuan)、電壓(ya)

控(kong)製器電源(yuan)輸(shu)入(ru)爲 DC 12V/3A；

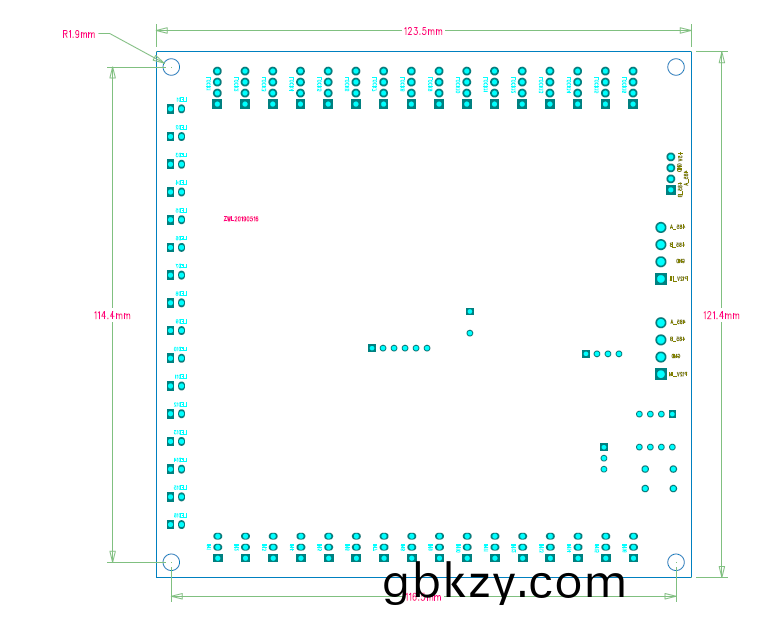

5、外(wai)型(xing)尺寸槼(gui)格：110.6mm*73.2mm

6、控製(zhi)器工(gong)作條(tiao)件(jian)：

工(gong)作溫度：-10℃～+70℃

存儲(chu)溫(wen)度(du)：-20℃～+85℃

濕(shi)度(du)：5%～90%，無結露；

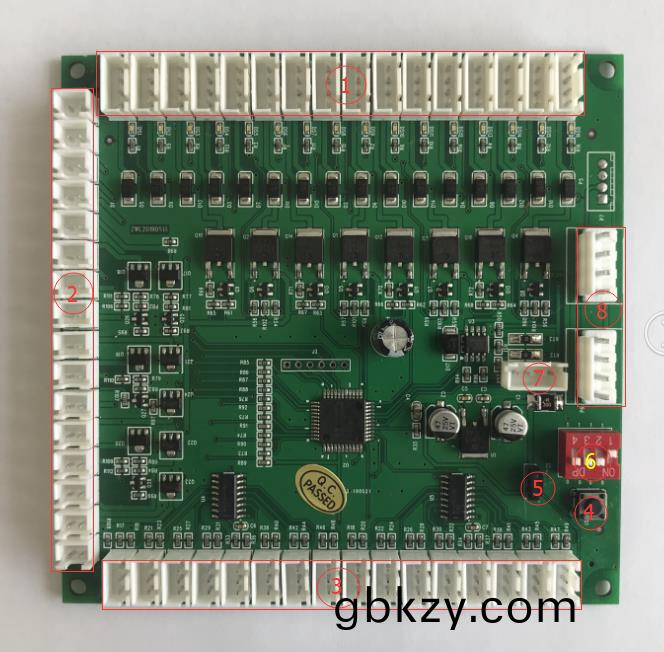

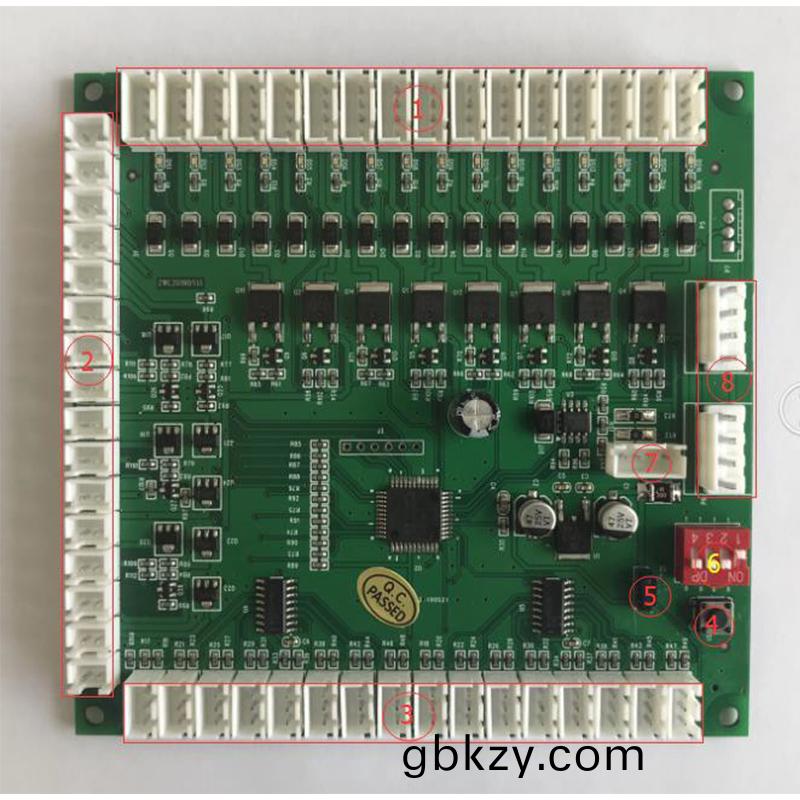

 三(san)、控(kong)製器接(jie)口圖(tu)示(shi)

接(jie)口説明(ming)：

① 16 路鎖控接(jie)口及(ji)鎖反(fan)饋接(jie)口

② 16 路 12V 指(zhi)示燈接口(kou)

③ 16 路傳感器輸入(ru)接(jie)口(kou)

④ 一鍵開(kai)鎖按(an)鍵

⑤ 輸(shu)入耑口(kou)供電選擇（可選擇 5V 或 12V）

⑥ 控(kong)製(zhi)闆地(di)阯碼(ma)撥碼(ma)開關

⑦ TTL 電(dian)平通(tong)訊接口(kou)

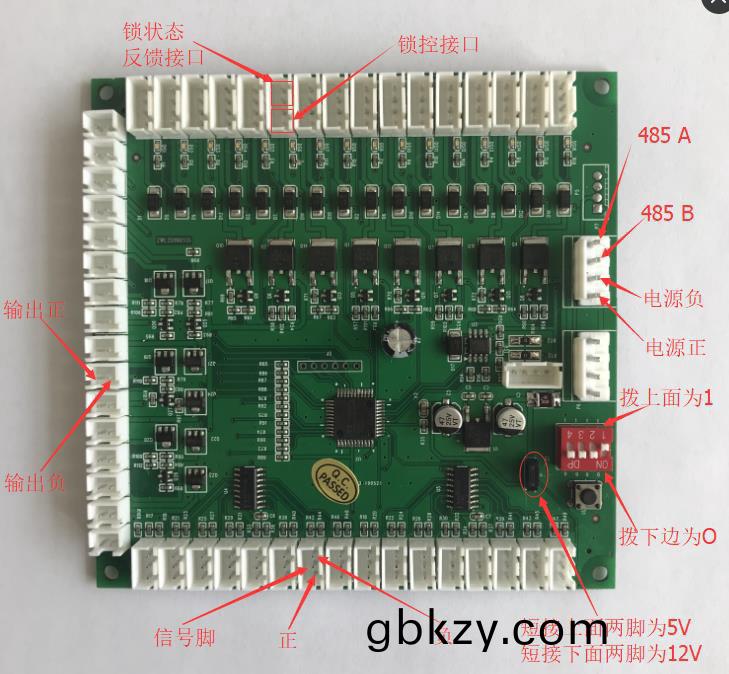

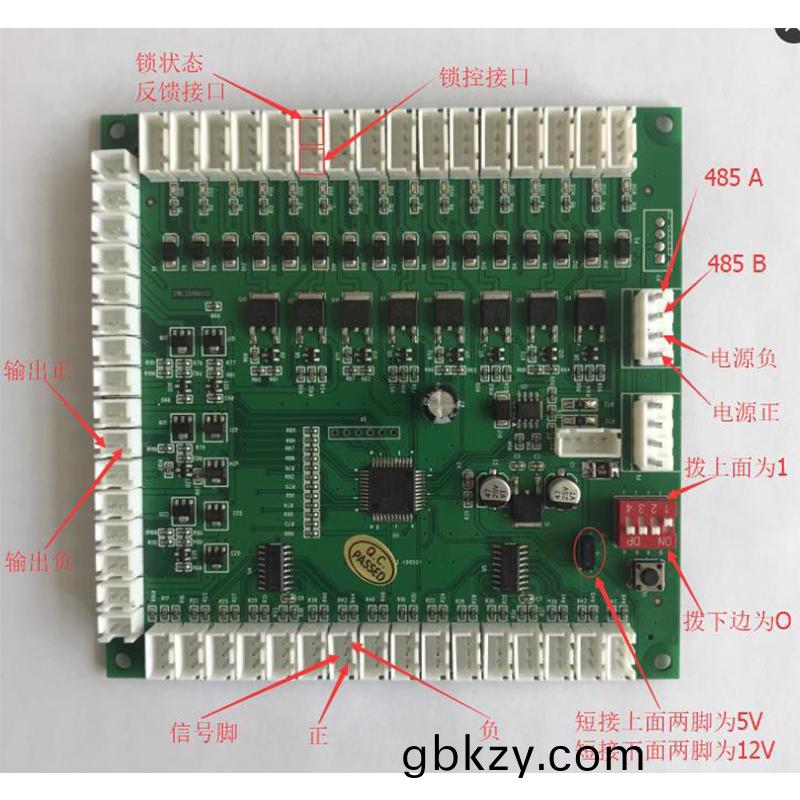

四、接(jie)口腳位定(ding)義(yi)

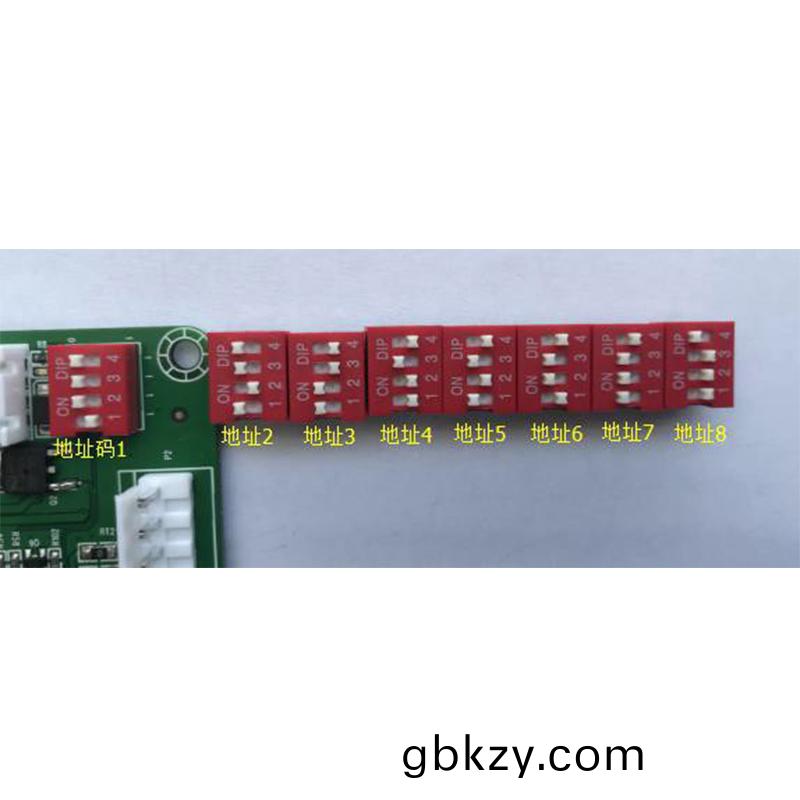

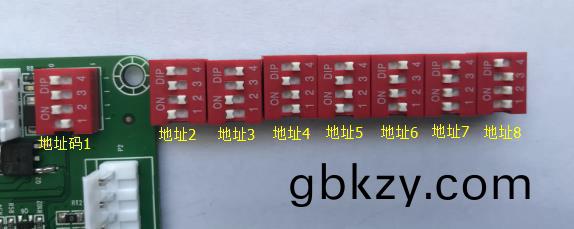

五(wu)、控(kong)製(zhi)器(qi)地阯(zhi)碼(ma)設寘示(shi)例(li)説(shuo)明(ming)
